ZS Scorpion 256
ZX Spectrum-совместимый компьютер, разработанный и выпускавшийся фирмой Scorpion (г. Санкт-Петербург). (Архив страницы на сайте фирмы с ценами на эти компьютеры)
Подробное описание модели компьютера доступно по следующим ссылкам:
На текущий момент модель компьютера активно поддерживается и дорабатывается сообществом и выпускаются новые версии платы. Страница на github: Scorpion256TPlus - github
Об экземпляре клуба:

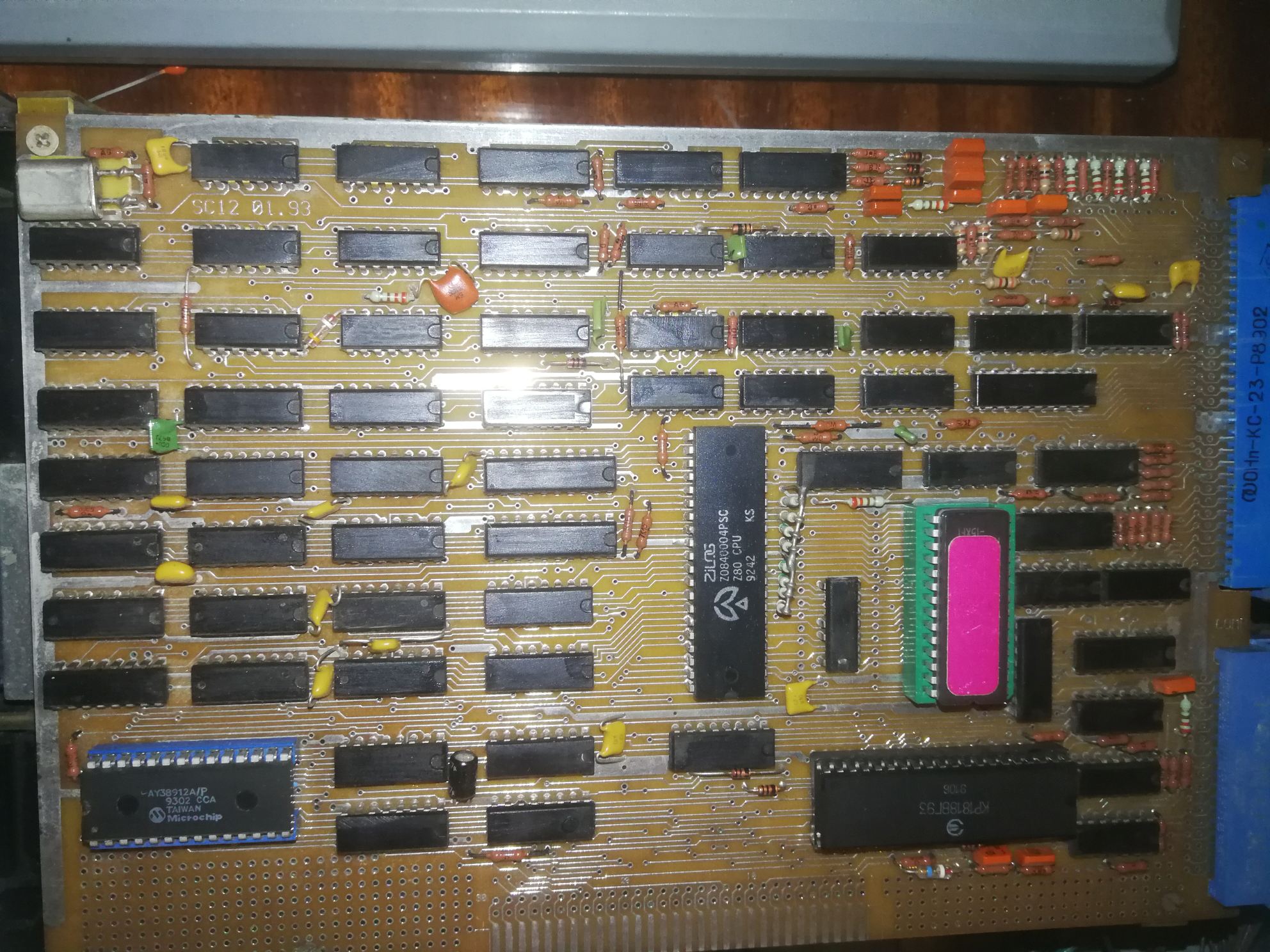

- Версия платы SC12 от января 1993 года.
- Процессор Zilog Z80 3.5МГц (на этой версии платы нет турбирования)
- ОЗУ 256KB
- Звуковой чип: AY-3-8912A
- Контроллер дисковода на базе микросхемы КР1818ВГ93
- НГМД 5.25“ 720KB
- ПЗУ в версии без Теневого Сервисного Монитора.
- Краевой соединитель ZXBus без распаянного разъёма.
- Видеовыходы RGB и ч/б на СГ-5 (DIN5) гнёздах.
- Звуковой выход моно на СГ-5 (DIN5).
- Входы для трёх джойстиков - Kempston и двух синклер-совместимых на СГ-5 (DIN5) гнёздах.
- Клавиатурный вход на разъёме РП15-15Г
- Новодельная клавиатура на 40 кн. на переключателях CherryMX.

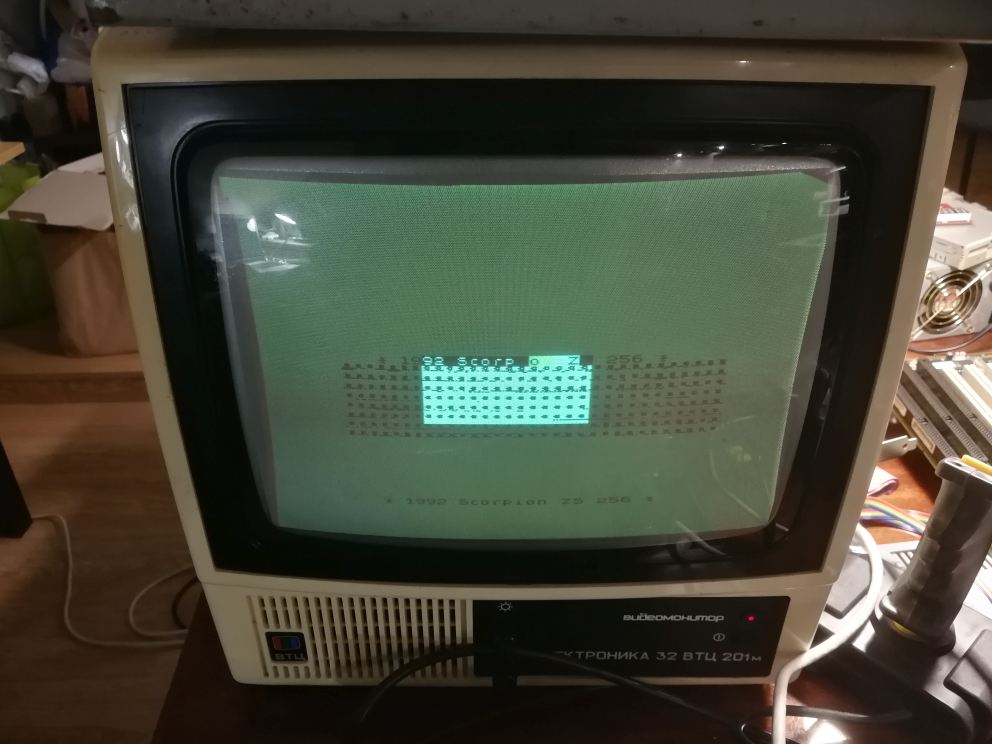

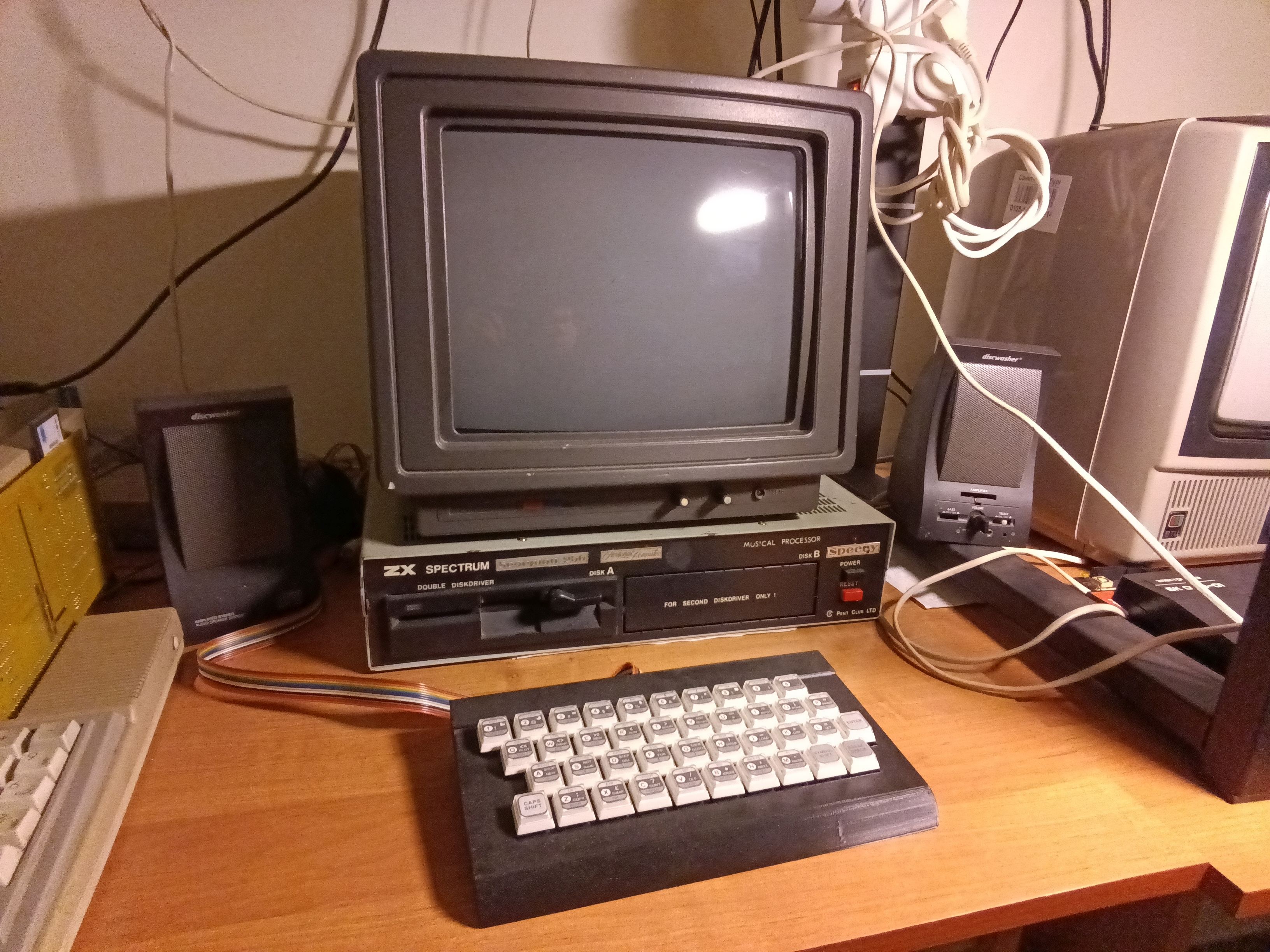

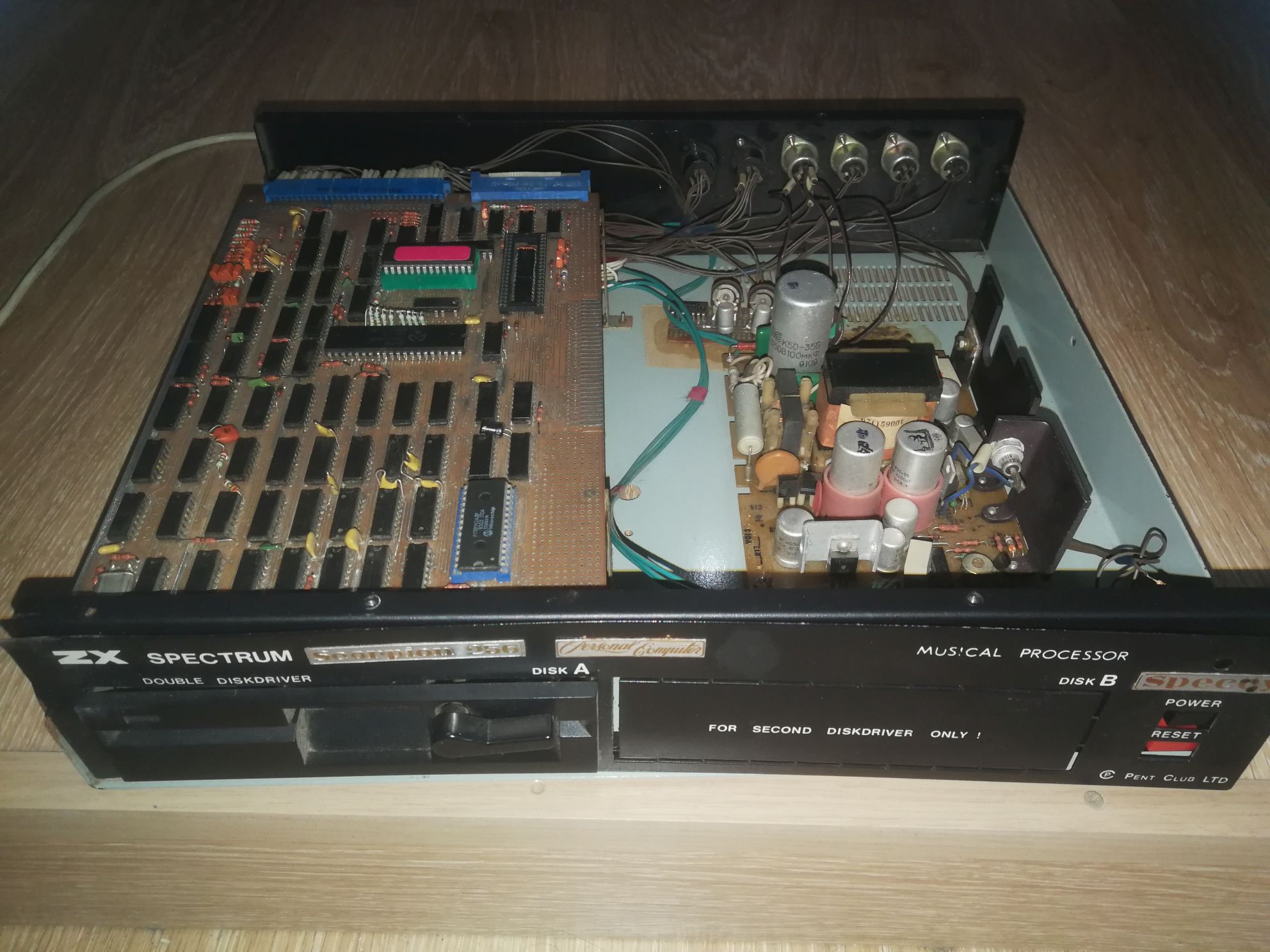

Фотографии:
Выявленные и устранённые неисправности:
За время жизни компьютера в припое образовались микротрещины и периодически он выдавал на экран следующие артефакты, несмотря на полную работоспособность и прохождение тестов:
Нижняя треть экрана и область памяти далее периодически отрисовывались на верхних двух третях экрана.
Причина оказалась в том, что при изгибе платы пропадает контакт V7 с микросхемой 555КП11 (D19 на схеме) и формируется неправильный адрес памяти при отображении экрана. Исправлено.
Схемы на данную версию плату можно найти здесь:
Документацию здесь:
