zx_777_128

Элекон (ZX-777)

ZX Spectrum-совместимый компьютер c 128KB ОЗУ, контроллером дисководов, размещённом на той же плате. Выпускался в г. Санкт-Петербург в 1993-94 гг компанией Элекон.

Более полное описание модели компьютера доступно по следующим ссылкам:

Об экземпляре клуба:

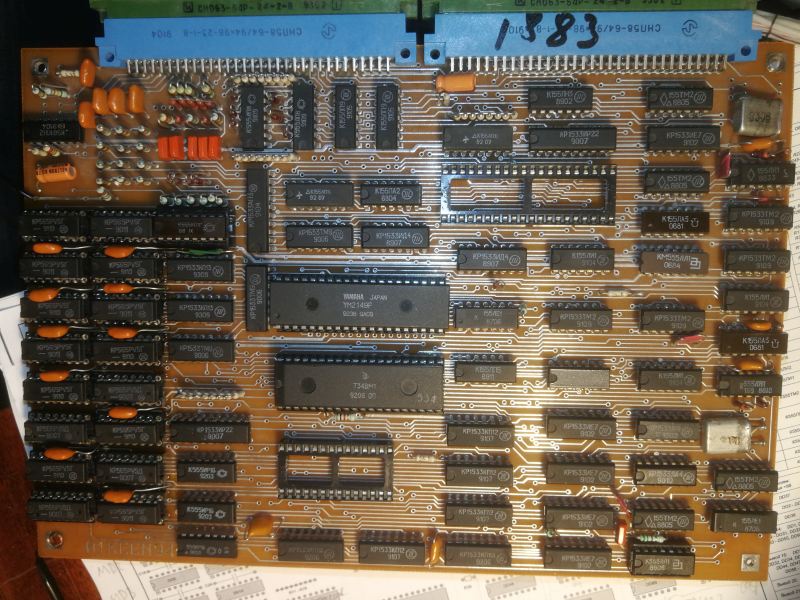

  • Версия платы 01KEEN94. Серийный номер 1883.
  • Процессор Т34ВМ1 3.5МГц - Аналог Zilog Z80.
  • ОЗУ 128KB (16 микросхем КР565РУ5)
  • Звуковой чип: Yamaha YM2149F (аналог AY-3-8912A)
  • Контроллер дисковода на базе микросхемы КР1818ВГ93. Сейчас установлен аналог - MB8877A, не требующий наличия 12В.
  • НГМД 5.25“ 720KB Robotron K5601 / СМ5643
  • Видеовыходы RGB и ч/б на СГ-5 (DIN7) гнёзде.
  • Звуковой выход стерео на СГ-5 (DIN5).
  • Вход и выход магнитофона на СГ-5 (DIN5).
  • Входы для двух джойстиков - Kempston и синклер-совместимого на СГ-5 (DIN5) гнёздах.
  • Клавиатурный вход на разъёме РП15-15Г
  • 58-кнопочная клавиатура (Такие же ставились на ZS Scorpion 256 и Дельта-С)
  • Помещён в корпус, такой же, в котором размещался блок дисководов компьютера “Корвет”.

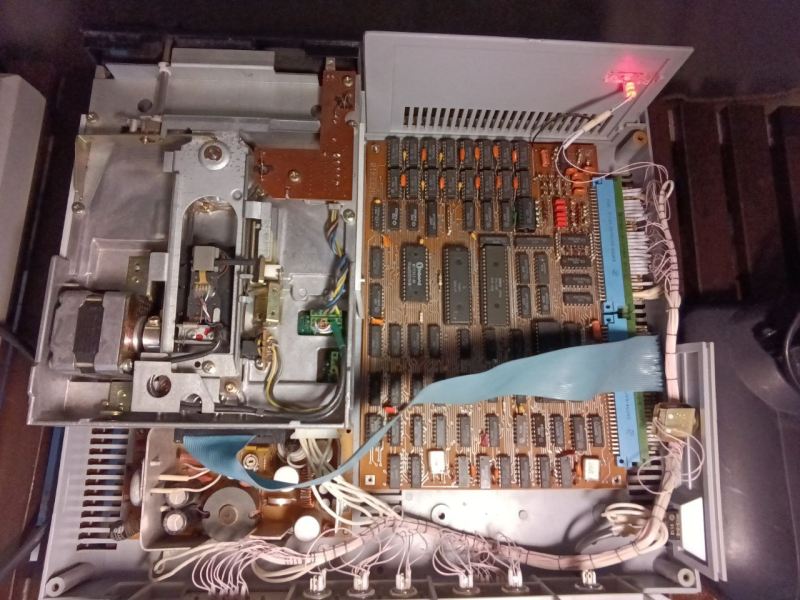

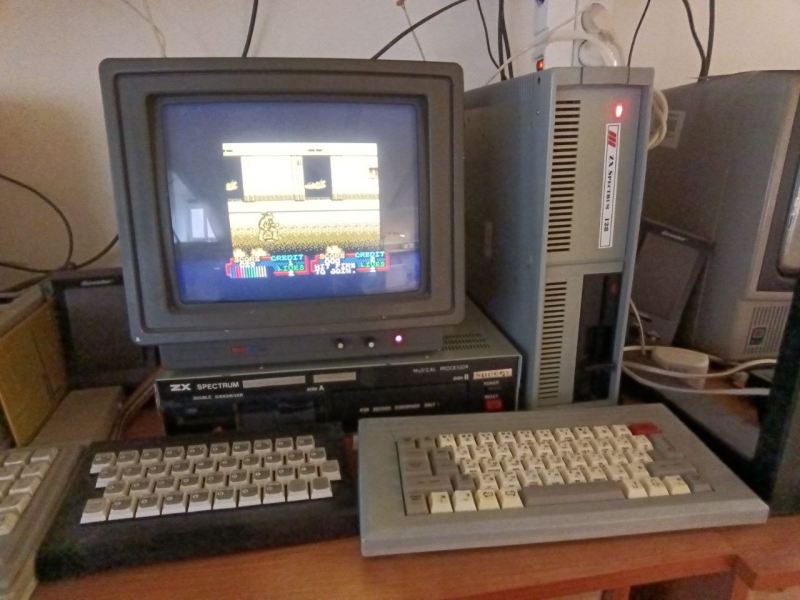

Фотографии:

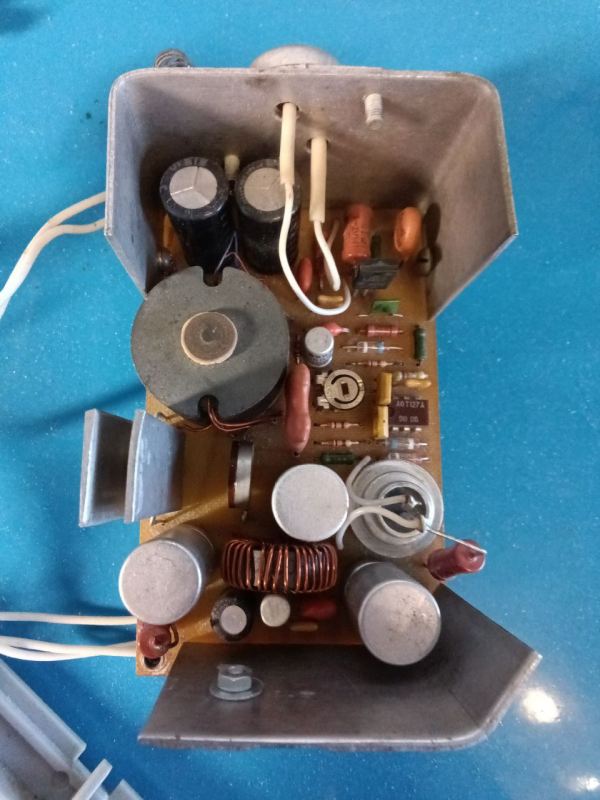

Блок питания:

Описание контактов разъёмов:

Клавиатура на разъёме РП15-15Г.

  1. BA8 ряд Caps Shift - V
  2. BA9 ряд A - G
  3. BA10 ряд Q - T
  4. BA11 ряд 1 - 5
  5. BA12 ряд 6 - 0
  6. BA13 ряд Y - P
  7. BA14 ряд H - Enter
  8. BA15 ряд B - Space
  9. KL0 колонка 1
  10. KL1 колонка 2
  11. KL2 колонка 3
  12. KL3 колонка 4
  13. KL4 колонка 5
  14. не подключен
  15. не подключен

Выявленные и устранённые неисправности:

  1. Заменена часть дефектных микросхем памяти. Установлены панельки для возможности их быстрой замены.
  2. Заменена микросхема К555КП11 (D18) на КР1533КП11
  3. Добавлены блокировочные конденсаторы.
  4. Добавлен конденсатор 12пФ на вход м/с D24(pin 6 - сигнал SCR) и землю для избавления от граф. артефактов (случайно мелькающих чёрных точек).
  5. Заменена часть конденсаторов в БП.
  6. Заменена сгоревшая ВГ93 на аналогичную MB8877A.

Схемы находятся здесь:

* ZX-777 (Mick laboratory)
